Nama alat yang paling tepat untuk menguji kuat tekan beton adalah mesin uji tekan beton atau Compression Testing Machine yang biasa disingkat CTM. Di laboratorium material, alat ini digunakan untuk memberi tekanan bertahap pada benda uji hingga beton mengalami keruntuhan.
Namun, istilah di lapangan sering bercampur. Ada yang menyebutnya mesin uji tekan hidrolik, alat uji beton digital, mesin cube test, mesin uji silinder, hingga universal testing machine. Sebagian memang menunjuk alat berbeda, tetapi sebagian lainnya hanya menggambarkan sistem penggerak, tampilan data, atau bentuk benda uji yang dipakai.
Karena itu, memahami nama alatnya tidak cukup berhenti pada istilah dagang. Yang lebih penting adalah mengetahui fungsi sebenarnya, jenis spesimen yang diuji, kapasitas tekan, sistem kontrol beban, serta kelengkapan pendukungnya.
Secara sederhana, kuat tekan beton dihitung dari beban maksimum yang mampu ditahan benda uji sebelum hancur, kemudian dibagi dengan luas penampang benda uji tersebut.
Kuat tekan beton = beban maksimum ÷ luas penampang
Nilai akhirnya biasanya dinyatakan dalam MPa.
Mesin Uji Tekan Beton yang Benar-Benar Utama

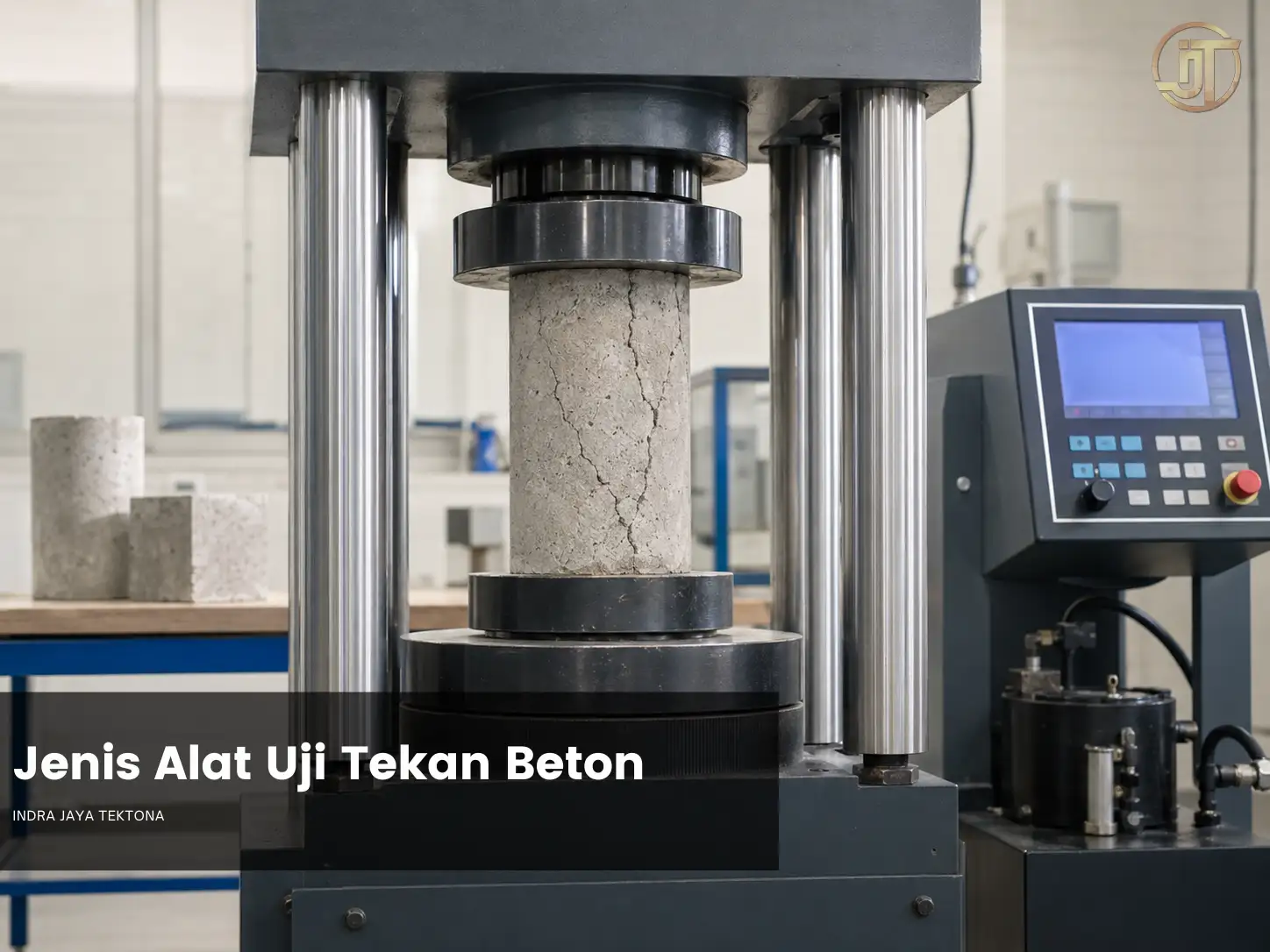

Bila hanya ingin menyebut satu nama alat, jawabannya adalah Compression Testing Machine.
Mesin ini memiliki rangka baja yang kaku, sistem pembebanan, pelat tekan atas dan bawah, indikator beban, serta mekanisme pengaman. Benda uji berbentuk silinder, kubus, atau core beton diletakkan di antara dua pelat tekan tersebut. Beban kemudian dinaikkan secara terkontrol sampai benda uji retak dan gagal menahan tekanan.
Mesin ini lazim dipakai untuk beberapa kebutuhan berikut.
- Pengujian kuat tekan beton silinder hasil pengecoran
- Pengujian benda uji kubus beton
- Pengujian core beton dari struktur eksisting
- Quality control beton ready mix
- Pemeriksaan mutu pekerjaan struktur
- Pengujian untuk kebutuhan laboratorium teknik sipil
Di pasar alat laboratorium, CTM sering dijual dalam berbagai kapasitas. Ada mesin dengan kapasitas kecil untuk kebutuhan pendidikan dan laboratorium sederhana, ada pula mesin berkapasitas besar untuk beton struktural, beton mutu tinggi, serta proyek konstruksi berskala besar.
Kapasitas yang terlalu kecil tentu berisiko tidak mampu menahan beban saat benda uji mencapai titik hancur. Sebaliknya, memilih mesin dengan kapasitas sangat besar tanpa mempertimbangkan rentang kerja juga tidak selalu ideal, terutama bila resolusi pembacaannya kurang sesuai untuk benda uji yang lebih kecil.
Banyak Nama, Sebenarnya Tidak Selalu Banyak Jenis Mesin
Kebingungan biasanya muncul karena satu mesin uji tekan beton dapat diberi beberapa nama sekaligus.
| Istilah yang Sering Dipakai | Makna Sebenarnya | Termasuk Uji Tekan Langsung |
|---|---|---|
| Compression Testing Machine | Mesin utama untuk menekan benda uji beton sampai gagal | Ya |
| Mesin Uji Tekan Hidrolik | CTM yang menggunakan sistem hidrolik sebagai sumber tekanan | Ya |
| Mesin Uji Tekan Digital | CTM dengan indikator beban digital, peak load, atau perekam data | Ya |
| Mesin Uji Tekan Otomatis | CTM dengan kontrol pembebanan otomatis atau servo-controlled | Ya |
| Cube Testing Machine | Sebutan CTM yang dipakai untuk benda uji kubus | Ya |
| Cylinder Testing Machine | Sebutan CTM yang dipakai untuk benda uji silinder | Ya |
| Core Compression Testing Machine | CTM yang disiapkan untuk menguji core beton | Ya |
| Universal Testing Machine | Mesin serbaguna yang dapat diberi perlengkapan tekan | Ya, bila sesuai kapasitas dan fixture |
| Rebound Hammer | Alat estimasi kondisi permukaan beton | Tidak |
Tabel tersebut menunjukkan satu hal penting. Istilah hidrolik, digital, dan otomatis bukan selalu berarti tiga mesin yang benar-benar berbeda. Ketiganya dapat melekat pada satu unit CTM yang sama.
Misalnya, sebuah mesin dapat disebut CTM hidrolik digital otomatis. Mesin tersebut tetap mesin uji tekan beton, hanya memiliki sistem hidrolik, layar pembacaan digital, serta kontrol pembebanan otomatis.
Mesin Uji Tekan Beton Hidrolik
CTM hidrolik merupakan jenis yang paling umum dijumpai di laboratorium beton. Mesin bekerja dengan tekanan fluida untuk menggerakkan piston atau ram. Dorongan dari piston kemudian menekan benda uji melalui pelat tekan.
Pada model sederhana, operator mengatur pembebanan secara manual melalui pompa atau katup hidrolik. Angka beban dapat dibaca melalui dial gauge, pressure gauge, atau indikator digital.
Model seperti ini masih banyak digunakan karena konstruksinya relatif kuat dan sistemnya mudah dipahami. Meski begitu, operator perlu memiliki ketelitian saat menaikkan beban. Pembebanan yang terlalu cepat, terlalu lambat, atau tidak stabil dapat memengaruhi hasil pengujian.
Kelebihan CTM hidrolik manual biasanya terlihat pada beberapa hal berikut.
- Harga relatif lebih terjangkau dibanding sistem servo
- Cocok untuk pengujian rutin dengan volume sedang
- Perawatan lebih sederhana pada beberapa model
- Struktur mesin umumnya kokoh untuk benda uji beton
Keterbatasannya terletak pada ketergantungan terhadap keterampilan operator. Karena proses pembebanan dikendalikan manusia, konsistensi antar-pengujian harus benar-benar dijaga.
Mesin Uji Tekan Beton Digital
Mesin uji tekan beton digital menggunakan indikator elektronik untuk menunjukkan gaya tekan yang bekerja pada benda uji. Tampilan dapat berupa satuan kN, ton-force, kgf, atau MPa, tergantung sistem dan pengaturan mesin.
Fitur yang sering dijumpai meliputi peak hold, penyimpanan nilai beban maksimum, pencetakan hasil, hingga koneksi ke komputer. Pada laboratorium yang rutin menangani banyak benda uji, kemampuan pencatatan ini cukup membantu karena risiko salah tulis hasil bisa dikurangi.
Meski begitu, layar digital bukan jaminan bahwa hasil pengujian pasti lebih akurat. Keandalan hasil tetap ditentukan oleh kalibrasi mesin, kondisi load cell atau sistem pembaca gaya, ketepatan peletakan spesimen, serta prosedur pengujian yang dijalankan.
Sebuah CTM analog yang terkalibrasi dan dipakai dengan benar dapat memberikan hasil yang lebih dapat dipercaya daripada mesin digital yang tidak pernah diverifikasi.
Mesin Uji Tekan Beton Otomatis dan Servo-Controlled
Pada pengujian beton yang membutuhkan konsistensi lebih tinggi, mesin servo-controlled sering menjadi pilihan. Sistem ini mengatur pembebanan dengan mekanisme closed-loop. Mesin membaca respons beban dan menyesuaikan tekanan agar laju pembebanan tetap berada pada rentang yang ditentukan.
Keunggulannya terasa ketika laboratorium menguji banyak benda uji setiap hari. Operator tidak perlu terus-menerus mengatur pompa secara manual. Selain itu, data pembebanan dapat direkam lebih rapi untuk kebutuhan laporan dan pelacakan mutu.
Mesin otomatis biasanya dipilih untuk kebutuhan seperti berikut.
- Laboratorium independen dengan volume pengujian tinggi
- Pabrik beton pracetak
- Proyek infrastruktur dengan pengendalian mutu ketat
- Pengujian beton mutu tinggi
- Pengujian yang membutuhkan pencatatan data lebih detail
Walaupun terlihat lebih modern, mesin otomatis bukan berarti selalu wajib. Untuk laboratorium kecil, CTM hidrolik yang baik, terawat, dan terkalibrasi dapat tetap memenuhi kebutuhan pengujian dasar.
Universal Testing Machine untuk Pengujian Beton
Universal Testing Machine atau UTM adalah mesin pengujian material yang lebih serbaguna. Selain dipakai untuk uji tekan, UTM juga dapat digunakan untuk uji tarik, lentur, geser, atau pengujian mekanis lain dengan mengganti fixture yang sesuai.
Dalam konteks beton, UTM dapat digunakan untuk pengujian kuat tekan apabila mesin tersebut memiliki kapasitas tekan memadai, ruang kerja cukup, pelat tekan sesuai, serta sistem pengaman yang layak.
UTM lebih banyak dipilih oleh laboratorium pendidikan, pusat riset, atau laboratorium material yang menangani berbagai jenis bahan. Satu mesin dapat dipakai untuk beton, baja, mortar, kayu, komposit, dan material lain.
Namun, tidak semua UTM cocok untuk menguji beton struktural. Beton membutuhkan kapasitas tekan besar dan menghasilkan keruntuhan yang dapat melempar serpihan. Karena itu, sebelum memakai UTM untuk benda uji beton, perlu dipastikan beberapa hal berikut.
- Kapasitas tekan mesin cukup untuk kekuatan benda uji yang direncanakan
- Ukuran pelat tekan sesuai dengan dimensi benda uji
- Ruang antar pelat cukup untuk tinggi spesimen
- Rangka mesin cukup kaku untuk pengujian tekan beton
- Ada perlindungan terhadap serpihan saat benda uji hancur
Mesin Cube Test dan Mesin Uji Silinder
Istilah cube testing machine dan cylinder testing machine cukup sering muncul saat mencari alat laboratorium. Keduanya sebenarnya bukan selalu jenis mesin yang berbeda secara mendasar.
Perbedaannya lebih berkaitan dengan bentuk spesimen yang diuji.
Benda uji kubus biasanya digunakan pada sistem pengujian yang mengacu pada standar tertentu atau kebutuhan proyek tertentu. Sementara itu, benda uji silinder lebih umum digunakan dalam banyak prosedur pengujian beton struktural.
Mesinnya tetap berupa CTM. Yang berbeda adalah ukuran pelat tekan, jarak kerja, metode pengukuran penampang, serta prosedur persiapan benda uji.
Pada benda uji silinder, bagian ujung harus memiliki kondisi yang cukup rata dan tegak lurus terhadap sumbu benda uji. Bila ujungnya tidak baik, distribusi tekanan menjadi tidak merata. Beton bisa gagal lebih cepat hanya karena pembebanan tidak tersalurkan secara simetris.
Itulah sebabnya pekerjaan capping atau penggunaan neoprene pad tidak boleh dianggap sebagai aksesori sepele. Persiapan ujung spesimen memiliki pengaruh langsung terhadap kualitas data.
Alat Uji Tekan Core Beton
Pengujian core beton biasanya dilakukan ketika kondisi beton pada struktur eksisting perlu dievaluasi. Contohnya ketika hasil benda uji silinder diragukan, terdapat indikasi mutu beton tidak sesuai, atau bangunan lama perlu diperiksa sebelum renovasi dan perubahan fungsi.
Dalam proses ini, core drill digunakan untuk mengambil sampel beton dari struktur. Setelah itu, core dipotong dan disiapkan sesuai kebutuhan sebelum dimasukkan ke mesin uji tekan beton.
Jadi, alat untuk pengujian core tidak hanya satu mesin.
Biasanya terdapat beberapa perangkat yang terlibat.
- Core drill untuk mengambil sampel dari struktur
- Alat potong atau alat perapihan ujung core
- Alat ukur diameter dan tinggi core
- Material atau sistem capping bila diperlukan
- Compression Testing Machine untuk melakukan pengujian tekan
Nilai kuat tekan core tidak boleh langsung disamakan dengan hasil silinder standar. Beton di struktur mengalami sejarah yang berbeda. Ada pengaruh curing di lapangan, posisi pengecoran, kelembapan, umur bangunan, arah pengeboran, kualitas pemadatan, hingga kerusakan saat proses pengambilan core.
Karena itu, pengujian core sebaiknya dibaca sebagai bagian dari evaluasi struktur, bukan sekadar angka tunggal yang dipisahkan dari kondisi bangunannya.
Peralatan Pendukung yang Turut Menentukan Hasil
Mesin CTM memang menjadi inti pengujian, tetapi hasil uji tekan beton tidak hanya ditentukan oleh mesin itu sendiri.
Berikut beberapa alat pendukung yang sering dibutuhkan.
Alat Ukur Dimensi Benda Uji
Diameter silinder atau sisi kubus perlu diukur dengan benar. Nilai luas penampang akan dipakai dalam perhitungan kuat tekan. Kesalahan kecil pada pengukuran diameter dapat memengaruhi hasil akhir dalam MPa.
Capping Apparatus atau Neoprene Pad
Capping digunakan untuk menciptakan bidang tekan yang lebih rata pada ujung benda uji silinder atau core. Tujuannya agar gaya tekan tersebar merata saat benda uji berada di dalam mesin.
Ada laboratorium yang menggunakan sulfur mortar, ada pula yang menggunakan sistem pad neoprene dengan ring penahan. Pemilihannya harus mengikuti prosedur yang berlaku dan rentang kuat tekan benda uji.
Pelat Tekan dan Bearing Block
Pelat tekan berfungsi menyalurkan beban dari mesin ke benda uji. Komponen ini harus bersih, tidak rusak, dan mampu menjaga posisi spesimen tetap sentris.
Benda uji yang sedikit bergeser dapat menerima tekanan tidak merata. Hasilnya, pola retak menjadi tidak representatif dan data kuat tekan berpotensi bias.
Safety Guard
Beton dapat pecah secara tiba-tiba saat mendekati beban maksimum. Pada beton bermutu tinggi, serpihan bahkan dapat terlempar dengan cukup kuat.
Karena itu, mesin idealnya memiliki pelindung transparan atau area pengujian yang aman. Operator juga perlu menjaga jarak dan tidak berdiri sejajar dengan arah kemungkinan pecahan.
Sistem Pencatat Data
Untuk pengujian rutin, data logger, printer, atau software pencatatan hasil cukup membantu. Data yang rapi memudahkan penelusuran ketika ada perbedaan hasil antar-batch, keluhan dari proyek, atau kebutuhan audit laboratorium.
Compressometer Bukan Mesin Uji Tekan Utama
Compressometer sering dikira sebagai alat utama untuk uji tekan beton. Sebenarnya alat ini berbeda fungsi.
Compressometer digunakan untuk membaca regangan atau deformasi benda uji saat menerima beban tekan. Alat tersebut sering dipakai dalam pengujian modulus elastisitas beton.
Artinya, CTM tetap menjadi mesin yang memberikan gaya tekan. Compressometer hanya membantu menangkap respons deformasi beton selama pembebanan berlangsung.
Untuk pengujian kuat tekan biasa, compressometer tidak selalu diperlukan. Namun, untuk penelitian material, evaluasi modulus elastisitas, atau kebutuhan desain tertentu, alat ini menjadi cukup penting.
Rebound Hammer Bukan Alat Uji Tekan Beton
Rebound hammer atau Schmidt hammer sering disebut alat uji tekan beton di lapangan. Penyebutan ini kurang tepat.
Alat tersebut tidak menghancurkan benda uji dan tidak mengukur kuat tekan secara langsung. Rebound hammer membaca respons pantulan pada permukaan beton. Hasilnya dapat membantu melihat keseragaman relatif atau membuat perkiraan awal kondisi beton, tetapi tidak dapat disamakan dengan hasil uji tekan silinder, kubus, atau core.
Rebound hammer tetap berguna untuk inspeksi awal. Misalnya, saat ingin membandingkan beberapa area pada kolom, balok, atau pelat. Namun, bila keputusan menyangkut penerimaan mutu beton atau evaluasi serius terhadap struktur, data rebound sebaiknya didukung pengujian lain yang lebih representatif.
Cara Memilih Mesin Uji Tekan Beton
Pemilihan mesin sebaiknya dimulai dari kebutuhan laboratorium, bukan hanya dari angka kapasitas terbesar pada brosur.
Beberapa pertanyaan berikut dapat membantu mempersempit pilihan.
- Benda uji apa yang paling sering diperiksa
Silinder, kubus, core, mortar, atau campuran beberapa jenis spesimen. - Berapa perkiraan kuat tekan beton yang akan diuji
Data campuran beton dan dimensi benda uji akan membantu memperkirakan beban pecah. - Apakah pengujian dilakukan sesekali atau setiap hari
Laboratorium dengan volume tinggi biasanya lebih terbantu oleh mesin otomatis dan sistem pencatatan data. - Apakah hanya untuk beton
Bila laboratorium juga menguji baja, kayu, komposit, atau material lain, UTM mungkin lebih relevan daripada CTM khusus. - Bagaimana sistem kalibrasi dan layanan purnajualnya
Mesin yang kuat tetapi sulit diverifikasi akan menyulitkan saat hasil pengujian dipertanyakan. - Apakah tersedia pelindung dan kelengkapan spesimen
Jangan hanya membeli mesin utama. Pastikan alat ukur, perlengkapan capping, pelat tekan, dan pengaman juga tersedia.
Penutup
Deretan nama alat uji tekan beton memang terlihat banyak. Namun, inti alatnya tetap berada pada mesin uji tekan beton atau Compression Testing Machine.
CTM hidrolik, CTM digital, dan CTM otomatis pada dasarnya adalah variasi dari mesin yang sama. Perbedaannya terletak pada sistem pembebanan, cara pembacaan data, serta tingkat otomatisasi.
Universal Testing Machine dapat dipakai untuk beton, tetapi harus benar-benar sesuai dari sisi kapasitas, fixture, ruang kerja, dan keselamatan. Sementara itu, rebound hammer tidak boleh diposisikan sebagai pengganti uji tekan langsung karena fungsinya hanya memberikan indikasi kondisi permukaan dan keseragaman relatif.
Pada akhirnya, hasil uji tekan yang dapat dipercaya tidak hanya lahir dari mesin yang mahal. Ketepatan persiapan benda uji, kalibrasi alat, kemampuan operator, pencatatan data, serta kepatuhan terhadap prosedur justru menentukan apakah angka kuat tekan beton itu layak dijadikan dasar keputusan proyek.
