Kegagalan struktur seperti keretakan pada infrastruktur jalan raya sering kali berakar dari satu parameter geoteknik yang luput dari perhitungan matang, yakni pergerakan air di dalam tanah.
Dalam disiplin ilmu mekanika tanah, kemampuan material tanah untuk meloloskan cairan ini menjadi kunci keselamatan konstruksi. Tanpa data yang akurat mengenai seberapa cepat air merembes, insinyur akan bertaruh dengan risiko kegagalan sistem drainase hingga kelongsoran lereng.
Oleh karena itu, pengujian laboratorium menggunakan alat yang presisi dan metode terstandarisasi menjadi sebuah kewajiban mutlak.
Artikel ini akan mengupas tuntas segala hal mengenai permeabilitas tanah, mulai dari definisi dasar, hukum yang mendasarinya, tujuan pengujian, hingga langkah-langkah detail sesuai Standar Nasional Indonesia (SNI) beserta rekomendasi peralatan terbaik untuk laboratorium Anda.
Memahami Apa Itu Permeabilitas Tanah dalam Geoteknik
Secara fundamental, permeabilitas tanah adalah ukuran yang menunjukkan seberapa mudah suatu cairan, yang umumnya adalah air, dapat mengalir melewati rongga-rongga pori di dalam massa tanah. Sifat ini sangat bergantung pada struktur fisik material penyusun tanah itu sendiri.
Ruang kosong di antara butiran padat tanah membentuk jaringan saluran mikroskopis yang saling berhubungan. Ketika air bergerak melalui saluran ini, pergerakannya dipengaruhi oleh ukuran butiran, bentuk butiran, susunan partikel, dan angka pori (void ratio).
Tanah dengan butiran besar seperti kerikil dan pasir bersih memiliki rongga yang lebar sehingga air dapat mengalir dengan sangat cepat. Kondisi ini membuat material tersebut diklasifikasikan sebagai tanah dengan permeabilitas tinggi.
Sebaliknya, tanah berbutir sangat halus seperti lempung atau lanau memiliki partikel yang padat dan rongga yang teramat kecil. Gesekan antara air dan permukaan butiran lempung sangat besar sehingga air membutuhkan waktu berhari-hari hingga berbulan-bulan untuk bisa merembes. Material berbutir halus ini dikenal memiliki permeabilitas yang sangat rendah, bahkan sering dianggap kedap air dalam praktik rekayasa tertentu.
Parameter yang digunakan untuk mengukur kecepatan aliran ini disebut sebagai koefisien permeabilitas, yang sering disimbolkan dengan huruf “k” dalam rumus matematika geoteknik. Satuan yang umum digunakan adalah sentimeter per detik (cm/detik) atau meter per hari (m/hari).
Mengapa Pengujian Koefisien Permeabilitas Sangat Penting?
Mengetahui nilai laju aliran air bukan sekadar formalitas pengumpulan data laboratorium. Angka koefisien permeabilitas memiliki dampak langsung terhadap berbagai keputusan desain yang krusial dalam proyek teknik sipil. Berikut adalah beberapa tujuan utama dari pengujian ini.
- Desain Bendungan dan Tanggul Tanah: Struktur penahan air seperti bendungan tanah harus mampu mengontrol rembesan. Jika air mengalir terlalu cepat menembus badan bendungan, erosi internal atau piping dapat terjadi dan menyebabkan keruntuhan struktural yang fatal.
- Perencanaan Sistem Drainase: Insinyur jalan raya dan bandara sangat bergantung pada data ini untuk merancang lapisan sub-base dan sistem drainase permukaan. Tanah dasar harus bisa mengalirkan air dengan baik agar genangan tidak merusak perkerasan aspal atau beton di atasnya.
- Analisis Laju Penurunan Tanah (Konsolidasi): Pada tanah lempung yang jenuh air, pembebanan dari gedung baru akan memeras air keluar dari pori-pori tanah. Seberapa cepat air ini bisa keluar, yang sangat bergantung pada permeabilitas, akan menentukan berapa lama waktu yang dibutuhkan hingga tanah berhenti mengalami penurunan.
- Stabilitas Lereng dan Dinding Penahan Tanah: Tekanan air pori di dalam lereng bisa meningkat tajam saat hujan deras. Jika tanah tidak memiliki permeabilitas yang cukup untuk membuang air tersebut, kekuatan geser tanah akan menurun drastis dan memicu tanah longsor.
Untuk memahami lebih jauh tentang bagaimana air memengaruhi stabilitas lereng dan gaya geser material, pengujian lanjutan menggunakan alat direct shear test sangat direkomendasikan guna mendapatkan parameter sudut geser dan kohesi tanah secara presisi.
Standar SNI dan Acuan Internasional dalam Pengujian
Validitas sebuah pengujian sangat bergantung pada kepatuhan terhadap prosedur baku yang diakui. Untuk pengujian aliran air dalam tanah, para ahli teknik sipil merujuk pada standar-standar ketat guna memastikan bahwa nilai yang didapatkan di laboratorium benar-benar mencerminkan kondisi di lapangan.
Di Indonesia, panduan yang sering digunakan adalah SNI 03-6870-2002 tentang Cara Uji Kelulusan Air di Laboratorium untuk Tanah Berbutir menggunakan Tinggi Tekan Tetap. Standar ini pada dasarnya mengadopsi prosedur dari standar internasional ASTM D2434-68 (Standard Test Method for Permeability of Granular Soils).
Standar-standar ini menetapkan berbagai batasan operasional yang ketat. Aturan tersebut mencakup dimensi minimal tabung spesimen agar mewakili ukuran butir tanah terbesar, kualitas air yang harus terdeaerasi atau bebas gelembung udara, hingga keharusan menjaga suhu ruangan tetap konstan.
Pengabaian terhadap instruksi dalam SNI atau ASTM ini dapat menghasilkan data yang melenceng jauh, yang pada akhirnya akan membahayakan keselamatan desain konstruksi.
Dua Metode Utama Pengujian Permeabilitas di Laboratorium
Mengingat karakteristik tanah pasir yang mudah meloloskan air sangat berbeda dengan tanah lempung yang menahan air, metode pengujiannya pun tidak bisa disamakan. Berdasarkan Hukum Darcy yang mendasari teori aliran cairan melalui media berpori, terdapat dua metode utama yang umum dilakukan di laboratorium mekanika tanah.

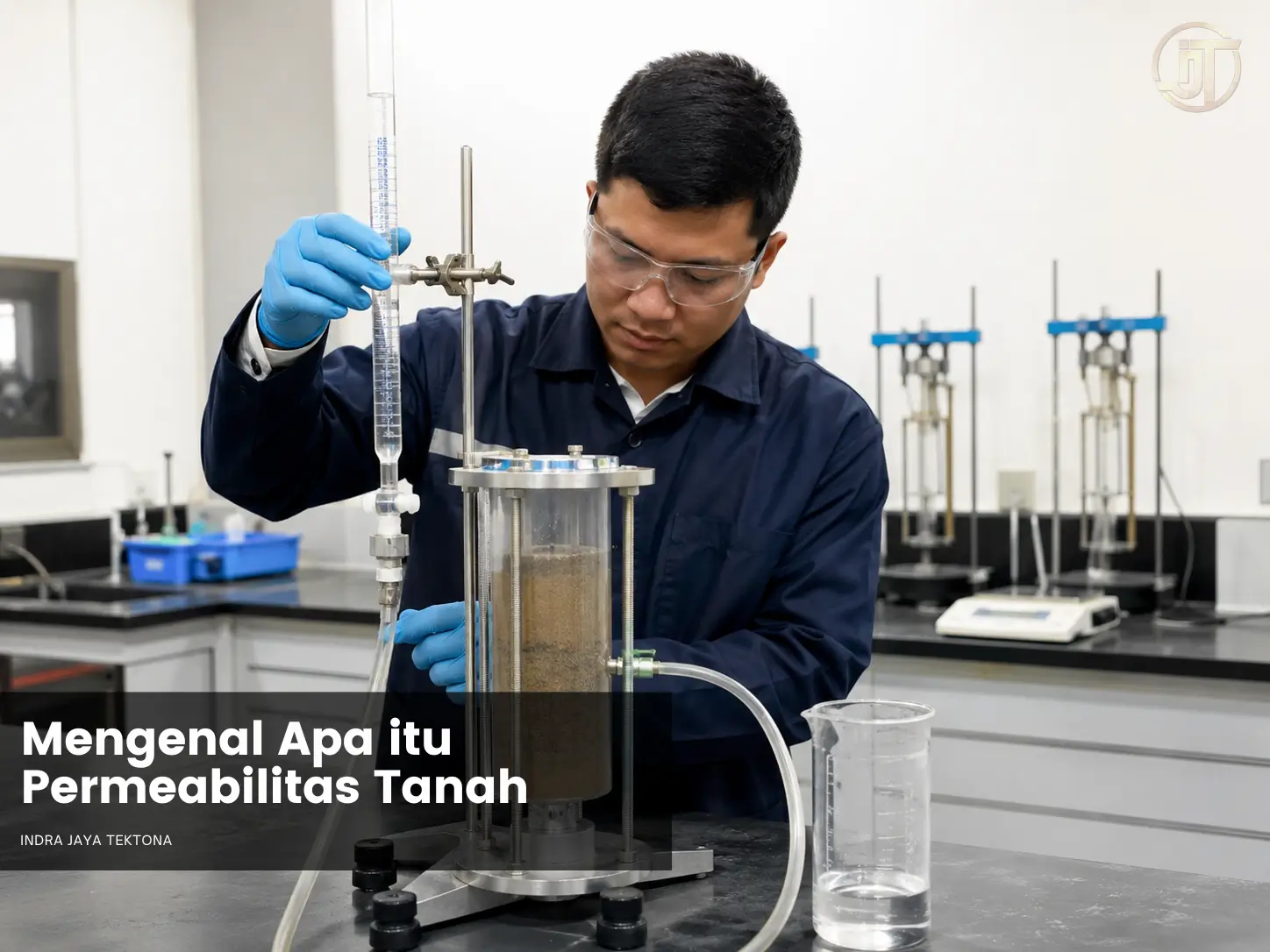

Uji Tinggi Jatuh (Falling Head Method)
Metode tinggi jatuh secara khusus dirancang untuk menguji sampel tanah berbutir halus yang kohesif seperti lempung dan lanau. Pada material jenis ini, aliran air berjalan sangat lambat.
Prinsip kerja metode ini memanfaatkan sebuah buret atau pipa tegak berdiameter kecil yang disambungkan ke bagian atas sampel tanah. Pipa tersebut diisi air hingga ketinggian tertentu. Seiring dengan berjalannya waktu, air akan merembes secara perlahan menembus sampel tanah ke bawah, sehingga tinggi permukaan air di dalam pipa tegak akan terus menurun (jatuh).
Petugas laboratorium kemudian akan mencatat perbedaan tinggi air pada interval waktu tertentu. Karena perubahan volume air sangat kecil, penggunaan buret yang presisi menjadi sangat vital untuk mendapatkan perhitungan yang akurat.
Uji Tinggi Tetap (Constant Head Method)
Berbanding terbalik dengan metode sebelumnya, metode tinggi tetap digunakan untuk sampel tanah berbutir kasar non-kohesif seperti pasir dan kerikil. Pada tanah jenis ini, air merembes dengan sangat cepat sehingga penurunan air di dalam buret tidak akan bisa diukur secara manual dengan akurat.
Dalam metode tinggi tetap, sebuah tangki luapan digunakan untuk menjaga ketinggian atau tekanan air yang masuk ke sampel tanah agar selalu stabil sejak awal hingga akhir pengujian. Air dibiarkan mengalir secara terus-menerus menembus tanah.
Insinyur akan menyediakan gelas ukur di saluran keluar untuk menampung air yang berhasil melewati tanah dalam kurun waktu tertentu. Volume air yang tertampung tersebut kemudian dimasukkan ke dalam formula Darcy untuk menemukan nilai koefisien kelulusan air.
Peralatan Uji Permeabilitas Tanah yang Sesuai Standar
Pengujian yang akurat membutuhkan instrumen laboratorium yang tidak hanya kuat, tetapi juga memiliki tingkat presisi tinggi. Menggunakan alat yang dirancang sesuai standar internasional akan meminimalisasi faktor kesalahan mekanis selama proses observasi berlangsung.
Bagi laboratorium teknik sipil, kontraktor, maupun universitas yang membutuhkan instrumen terkalibrasi, Indra Jaya Tektona hadir sebagai solusi penyedia alat pengujian berkualitas tinggi. Berikut adalah rekomendasi alat yang dirancang khusus untuk memenuhi kebutuhan pengujian kelulusan air.
Combination Permeameter JS-370
Alat ini merupakan instrumen multifungsi yang ideal untuk digunakan dalam berbagai aplikasi geoteknik. Combination Permeameter JS-370 memiliki tabung ruang sampel yang terbuat dari bahan fiber glass transparan. Desain tembus pandang ini sangat menguntungkan karena analis dapat mengobservasi pola aliran air secara langsung dan mendeteksi jika ada gelembung udara yang terjebak di dalam sampel tanah.
Dengan dilengkapi rangka aluminium yang kokoh, buret kaca berkapasitas 50 ml, silinder pengukur presisi tinggi, dan batu berpori berkualitas, instrumen ini dirancang untuk menyajikan stabilitas operasional. Alat ini sangat cocok digunakan baik untuk penerapan metode tinggi tetap maupun tinggi jatuh.
Compaction Permeameter JS-390 A
Untuk pengujian tanah yang membutuhkan simulasi pemadatan khusus, Compaction Permeameter JS-390 A adalah pilihan alat yang sangat direkomendasikan. Alat ini dilengkapi dengan cetakan permeameter bervolume khusus dan bingkai aluminium cor yang sangat stabil.
Fitur unggulan dari JS-390 A adalah ketersediaan tiga buret kaca dengan diameter yang bervariasi (5 mm, 10 mm, dan 15 mm). Variasi ukuran buret ini memberikan keleluasaan bagi penguji untuk menyesuaikan instrumen dengan berbagai jenis tingkat kekedapan tanah.
Alat ini terbukti sangat andal dalam analisis tanah untuk desain struktur perkerasan jalan, bandara, serta fondasi bendungan.
Prosedur dan Cara Melakukan Pengujian Standar
Meskipun detail pelaksanaan bisa sedikit berbeda antara metode tinggi jatuh dan tinggi tetap, terdapat kerangka kerja umum yang harus dipatuhi secara ketat untuk menjamin keabsahan data.
- Persiapan Sampel Tanah: Sampel tanah harus merepresentasikan kondisi di lapangan, baik dari segi kepadatan maupun kadar airnya. Tanah dimasukkan ke dalam cetakan silinder secara bertahap dan dipadatkan sesuai tingkat kepadatan rencana proyek.
- Proses Kejenuhan (Saturation): Ini adalah tahap paling krusial. Sampel tanah harus dipastikan jenuh air sepenuhnya atau mencapai derajat kejenuhan seratus persen. Air deaerasi biasanya dialirkan perlahan dari arah bawah ke atas untuk mendorong seluruh udara yang mungkin terjebak di dalam pori-pori tanah keluar dari sistem.
- Pelaksanaan Aliran Air: Setelah sampel jenuh sempurna, selang-selang dihubungkan. Untuk metode tinggi tetap, pastikan aliran masuk terjaga konstan dengan mengamati katup luapan. Untuk metode tinggi jatuh, isi buret hingga penuh dan siapkan stopwatch.
- Pencatatan dan Observasi: Lakukan pencatatan parameter yang meliputi volume air yang keluar, waktu tempuh, tinggi tekanan awal, tinggi tekanan akhir, suhu air, serta panjang dan luas penampang sampel tanah. Lakukan pengujian secara berulang minimal tiga kali untuk mendapatkan nilai rata-rata yang konsisten.
- Perhitungan Koefisien: Data yang terkumpul dimasukkan ke dalam persamaan matematis Hukum Darcy. Suhu air juga akan dicatat guna mengoreksi viskositas cairan dan menormalisasikan hasil ke standar suhu dua puluh derajat Celsius.
Kesalahan Umum yang Menggagalkan Hasil Pengujian
Mendapatkan hasil uji laboratorium yang valid tidak selalu mudah. Ada beberapa faktor teknis yang sering luput dari pengawasan para pemula yang menyebabkan data menjadi cacat.
Faktor penyebab kegagalan yang paling dominan adalah udara yang terjebak di dalam tanah, di dalam selang, maupun di batu berpori. Gelembung udara sekecil apa pun akan memblokir rongga tanah dan seolah-olah menurunkan nilai kelulusan air secara drastis. Itulah sebabnya proses deaerasi air sangat ditekankan dalam SNI.
Faktor lainnya adalah kebocoran halus pada katup atau dinding antara cetakan dan tanah. Jika air mengalir lewat dinding tabung dan bukan menembus matriks tanah, laju aliran yang tercatat akan jauh lebih cepat dari kondisi aslinya. Perubahan suhu drastis di dalam ruangan laboratorium juga sangat memengaruhi kekentalan air yang pada gilirannya mengubah laju aliran secara signifikan.
Hubungan Permeabilitas dengan Pengujian Tanah Lainnya
Parameter pergerakan air tidak berdiri sendiri dalam buku laporan penyelidikan mekanika tanah. Nilai ini sangat erat kaitannya dengan distribusi ukuran butir. Untuk memvalidasi hasil ini, insinyur biasanya mengawinkan data permeabilitas dengan hasil dari Hydrometer Analysis Test untuk melihat korelasi antara persentase fraksi lempung dengan laju kelulusan air.
Lebih jauh lagi, pemahaman komprehensif tentang stratigrafi atau susunan lapisan tanah di bawah permukaan sangat dibutuhkan. Pengujian lapangan untuk mencari letak lapisan tanah yang kedap air biasanya diawali dengan uji konus statis atau penganalisaan sampel dalam tabung uji.
Kesimpulan
Memahami sifat permeabilitas tanah adalah sebuah kewajiban etis bagi setiap insinyur untuk menjamin bangunan berdiri kokoh tanpa ancaman dari kerusakan elemen air bawah tanah. Pengujian laboratorium yang taat pada prosedur SNI dan ASTM, baik menggunakan metode Constant Head maupun Falling Head, merupakan satu-satunya cara ilmiah untuk memperoleh parameter desain yang bisa dipertanggungjawabkan.
Kualitas data laboratorium berbanding lurus dengan instrumen yang digunakan. Menggunakan instrumen rakitan tanpa kalibrasi yang jelas berisiko tinggi menghasilkan kesalahan desain. Oleh karena itu, percayakan kelengkapan fasilitas laboratorium mekanika tanah Anda pada instrumen profesional berstandar industri.
Sebagai distributor alat teknik sipil terpercaya yang mengedepankan presisi tinggi, produk-produk yang tersedia siap membantu proyek infrastruktur Anda mencapai tingkat keamanan maksimal.
