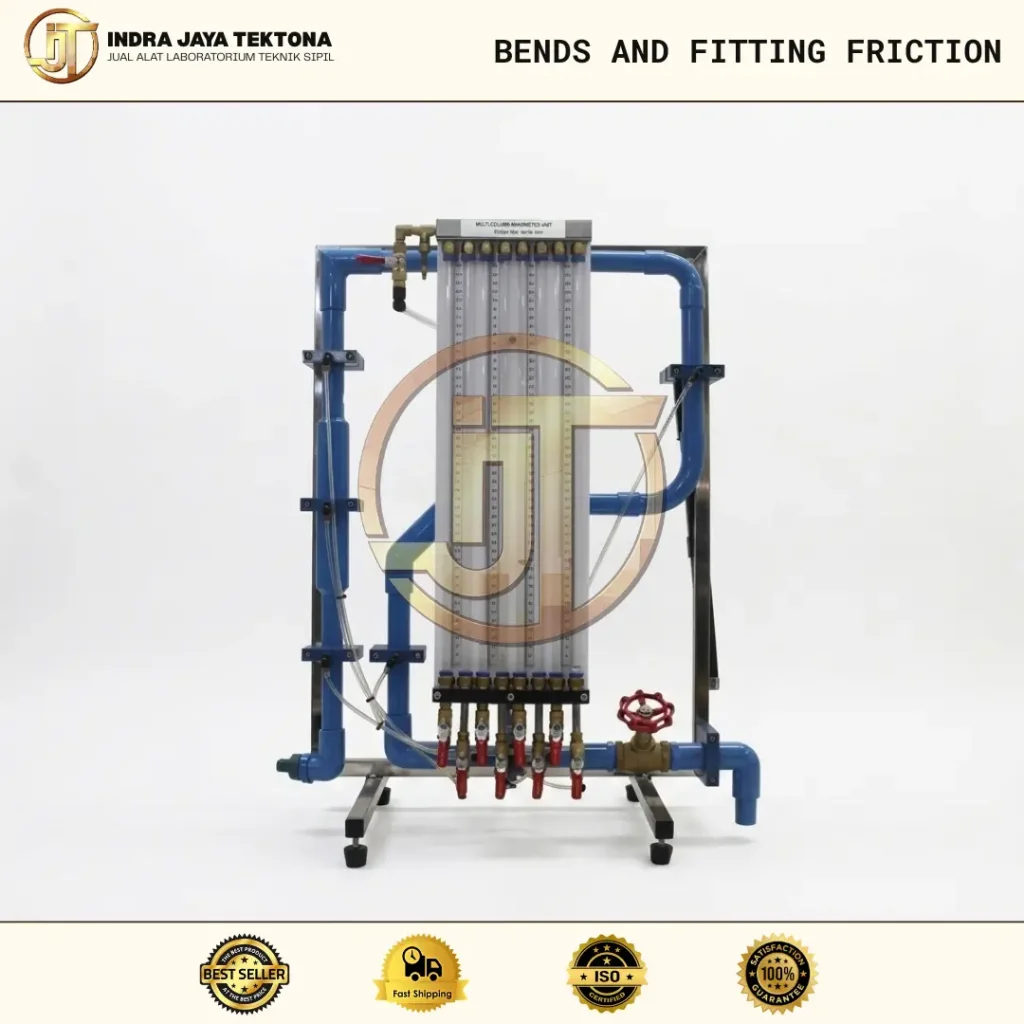

Bends And Fitting Friction adalah peralatan canggih yang dirancang untuk mengukur penurunan tekanan (pressure drop) pada berbagai tingkat aliran air saat melewati tikungan pipa (bends) dan fitting yang berbeda. Alat ini digunakan bersama HB100 hydraulic bench (dijual terpisah) dan memungkinkan analisis tekanan yang akurat. Semua tikungan dan fitting dihubungkan secara seri dengan tapping tekanan di kedua sisi setiap perangkat. Dilengkapi dengan manometer air yang memiliki katup ventilasi dan pompa udara manual, alat ini memastikan pengukuran tekanan pada titik-titik tertentu dengan efisiensi tinggi.
Spesifikasi Teknis
- Diameter Pipa (nominal): 20 mm
- Diameter Pipa Membesar (nominal): 35 mm
- Tipe Tikungan (Bends):
- 90° miter bends
- 90° small radius bends
- 90° large radius bends
- Tipe Fitting:
- 90° elbow
- 45° elbow
- Sudden expansion
- Sudden contraction
- Manometer Air:
- 8 tabung x 450 mm panjang
- 1 mm graduation
- Dilengkapi katup ventilasi dan pompa udara manual
Fitur Utama
- Pengukuran Presisi: Memastikan analisis tekanan yang akurat pada berbagai aliran air.
- Beragam Konfigurasi: Tikungan dan fitting dalam berbagai bentuk untuk pengujian lengkap.
- Manometer Air Terintegrasi: Dilengkapi sistem pengukuran tekanan dengan katup ventilasi.
- Dapat Dikombinasikan: Didesain untuk digunakan bersama HB100 hydraulic bench.
Kelebihan Bends And Fitting Friction
Bends And Fitting Friction dari Indra Jaya Tektona menawarkan solusi pengukuran tekanan yang presisi dan efisien, mendukung perancangan sistem perpipaan yang optimal. Dengan berbagai konfigurasi tikungan dan fitting, alat ini sangat cocok untuk berbagai aplikasi teknik sipil dan hidraulika.
Cara Menggunakan Bends And Fitting Friction
- Persiapan Alat: Pastikan semua komponen terhubung dengan benar ke HB100 hydraulic bench.
- Pengaturan Manometer: Atur manometer air dan pastikan katup ventilasi berfungsi dengan baik.
- Pengisian Air: Isi sistem dengan air dan pastikan tidak ada kebocoran.
- Pengukuran Tekanan: Nyalakan sistem dan catat tekanan pada titik-titik tertentu saat air mengalir melalui tikungan dan fitting.
- Analisis Data: Gunakan data yang diperoleh untuk menganalisis penurunan tekanan dan karakteristik aliran.
Aplikasi Penggunaan
- Teknik Sipil & Hidraulika: Studi aliran fluida dalam sistem perpipaan.
- Laboratorium Teknik Mesin & Fluida: Pengujian karakteristik tekanan dan kecepatan aliran.
- Desain Sistem Pipa: Simulasi efek tekanan pada berbagai desain pipa.
Dapatkan Bends And Fitting Friction berkualitas tinggi dengan harga terbaik dan garansi resmi hanya di Indra Jaya Tektona. Kami menyediakan alat laboratorium teknik sipil terlengkap untuk mendukung penelitian dan pengembangan Anda. Hubungi kami sekarang untuk penawaran spesial dan konsultasi gratis!
