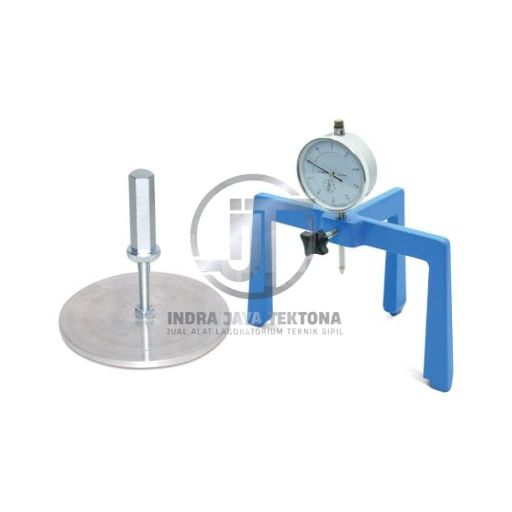

Swell Plate & Tripod CBR

Swell Plate & Tripod CBR

Swell Plate & Tripod CBR merupakan komponen krusial dalam rangkaian pengujian California Bearing Ratio (CBR) dan pengujian pemuaian (swell) pada sampel tanah. Pengujian ini sangat penting untuk menentukan daya dukung tanah dasar (subgrade) dalam pembangunan infrastruktur seperti jalan raya, landasan pacu, dan struktur lainnya.

Swell Plate berfungsi sebagai pelat yang ditempatkan di atas sampel tanah untuk mengukur perubahan volume (swell) akibat perendaman, sementara Tripod CBR adalah penyangga stabil untuk menempatkan dial gauge atau sensor pengukuran yang mencatat pergerakan vertikal pelat.

Memiliki Swell Plate & Tripod CBR yang presisi dan kokoh memastikan data pengujian yang reliable, yang sangat dibutuhkan oleh para profesional di bidang geoteknik dan teknik sipil.

Spesifikasi Swell Plate & Tripod CBR

Bagian ini menjelaskan detail teknis Swell Plate & Tripod CBR yang penting untuk memastikan performa dan kesesuaian alat dengan standar pengujian yang berlaku. Memahami spesifikasi alat membantu pengguna memilih produk yang tepat dan memastikan hasil pengujian CBR serta swell yang akurat dan dapat diandalkan.

  • Material: Umumnya terbuat dari bahan logam berkualitas tinggi, tahan korosi, dan dirancang untuk durabilitas jangka panjang di lingkungan laboratorium teknik sipil.
  • Sesuai Standar: Dirancang dan diproduksi untuk memenuhi persyaratan standar pengujian CBR internasional seperti ASTM D1883 dan AASHTO T193.
  • Dimensi Swell Plate: Berupa pelat melingkar dengan diameter dan ketebalan yang sesuai standar pengujian, seringkali memiliki lubang di tengah untuk memasukkan piston penetrasi (dalam uji CBR) atau batang pengukuran swell.
  • Konstruksi Tripod: Rangka berkaki tiga yang stabil, dilengkapi dengan lengan atau dudukan untuk memasang dial gauge pengukuran. Ketinggian dan rentang penyesuaian dirancang agar sesuai dengan cawan uji CBR standar.

Fitur Swell Plate & Tripod CBR

Swell Plate & Tripod CBR yang kami jual dilengkapi dengan berbagai fitur unggulan yang mendukung kelancaran dan akurasi proses pengujian CBR dan swell di laboratorium teknik sipil Anda. Fitur-fitur ini dirancang untuk memberikan kemudahan penggunaan, keandalan, dan hasil yang optimal bagi para pengguna.

  • Material Berkualitas Tinggi: Menjamin ketahanan terhadap beban dan lingkungan laboratorium, serta usia pakai yang panjang.
  • Presisi Tinggi: Desain dan manufaktur yang teliti memastikan Swell Plate rata dan Tripod stabil, minimalkan error dalam pembacaan dial gauge untuk hasil pengukuran yang akurat.
  • Stabil & Kokoh: Tripod dirancang dengan konstruksi yang kuat untuk menopang dial gauge secara mantap selama periode pengujian swell atau penetrasi CBR, mencegah pergeseran yang dapat mempengaruhi hasil.
  • Sesuai Standar Internasional: Memastikan alat kompatibel dengan prosedur pengujian standar ASTM D1883 dan AASHTO T193, memungkinkan perbandingan hasil yang valid secara global.
  • Desain Ergonomis: Mudah diposisikan dan diatur pada cawan uji CBR standar.

Kelebihan Swell Plate & Tripod CBR

Memilih Swell Plate & Tripod CBR berkualitas dari Indra Jaya Tektona memberikan berbagai kelebihan bagi laboratorium dan proyek teknik sipil Anda. Kelebihan ini mencakup aspek akurasi, durabilitas, dan kepatuhan terhadap standar, yang semuanya krusial dalam pengujian tanah CBR dan swell yang andal.

  • Hasil Uji yang Dapat Diandalkan: Kombinasi presisi alat dan kepatuhan standar menghasilkan data CBR dan swell yang akurat untuk analisis dan perancangan yang tepat.
  • Investasi Jangka Panjang: Terbuat dari material tahan lama, alat ini mampu menahan penggunaan rutin di laboratorium yang sibuk.
  • Kesesuaian Standar Proyek: Menggunakan alat yang sesuai standar internasional memastikan hasil pengujian Anda diterima dalam laporan dan spesifikasi proyek.
  • Kemudahan Penggunaan: Desain yang sederhana namun fungsional memungkinkan setup dan pengukuran yang efisien.
  • Meningkatkan Efisiensi Laboratorium: Alat yang andal mengurangi kebutuhan kalibrasi ulang atau perbaikan yang sering, menghemat waktu dan biaya operasional laboratorium teknik sipil.

Cara Menggunakan Swell Plate & Tripod CBR

Penggunaan Swell Plate & Tripod CBR merupakan bagian integral dari prosedur pengujian CBR dan swell, terutama untuk mengukur perubahan volume sampel tanah akibat penambahan beban atau perendaman. Memahami cara penggunaan yang benar akan memastikan hasil pengujian tanah yang akurat sesuai standar laboratorium teknik sipil.

Dalam pengujian swell, setelah sampel tanah di dalam cawan CBR dikompaksi dan filter paper serta plat dasar diletakkan, Swell Plate ditempatkan di atas permukaan sampel tanah.

Batang pengukuran swell atau batang piston penetrasi (jika menggunakan Swell Plate dengan lubang sentral) dimasukkan melalui lubang Swell Plate dan menyentuh sampel.

Tripod CBR kemudian diposisikan di atas cawan, dengan kaki-kakinya menumpu stabil pada bibir cawan. Dial gauge atau sensor pengukuran dipasang pada lengan Tripod sedemikian rupa sehingga ujung pengukurnya bersentuhan dengan bagian atas batang pengukuran swell atau Swell Plate itu sendiri. Pembacaan awal dial gauge dicatat sebelum proses perendaman atau penambahan beban.

Setelah periode perendaman atau pembebanan selesai, pembacaan akhir diambil, dan selisihnya digunakan untuk menghitung nilai swell atau deformasi vertikal lainnya. Untuk pengujian penetrasi CBR, Tripod dan dial gauge dapat digunakan untuk mengukur deformasi penetrasi piston relatif terhadap permukaan sampel atau pelat beban.

Aplikasi Swell Plate & Tripod CBR

Swell Plate & Tripod CBR adalah alat esensial yang banyak diaplikasikan dalam berbagai bidang yang memerlukan analisis karakteristik daya dukung dan potensi pemuaian tanah. Alat uji tanah ini sangat penting untuk memastikan keamanan dan stabilitas struktur yang akan dibangun di atas tanah.

Aplikasi utama dari Swell Plate & Tripod CBR meliputi:

  • Laboratorium Pengujian Tanah dan Material: Untuk melakukan pengujian CBR dan swell pada sampel tanah dari lokasi proyek.
  • Proyek Infrastruktur: Digunakan dalam pembangunan jalan raya, jembatan, bandara, pelabuhan, dan rel kereta api untuk mengevaluasi kualitas subgrade.
  • Konstruksi Bangunan: Untuk menentukan daya dukung tanah pondasi sebelum pembangunan gedung atau struktur berat.
  • Proyek Bendungan dan Tanggul: Penting untuk menganalisis perilaku tanah timbunan dan pondasi terhadap air.
  • Institusi Pendidikan dan Penelitian: Sebagai alat praktik standar dalam kurikulum teknik sipil dan penelitian geoteknik.
  • Konsultan Geoteknik: Dalam layanan investigasi tanah dan rekomendasi desain pondasi.

Pastikan proyek Anda didukung dengan data pengujian tanah yang presisi menggunakan Swell Plate & Tripod CBR berkualitas. Cari alat laboratorium teknik sipil terlengkap? Indra Jaya Tektona adalah pilihan tepat Anda!

Hubungi Indra Jaya Tektona sekarang untuk mendapatkan informasi lebih lanjut mengenai Swell Plate & Tripod CBR dan alat laboratorium teknik sipil terlengkap lainnya yang kami jual. Dapatkan penawaran terbaik dan pastikan pengujian Anda akurat!
