Rumus kuat tekan beton adalah kuat tekan = beban maksimum ÷ luas penampang. Beban dinyatakan dalam Newton (N), sedangkan luas penampang menggunakan milimeter persegi (mm²). Hasil perhitungan dalam satuan tersebut adalah Megapascal (MPa) atau N/mm².
Dalam pengujian laboratorium teknik sipil, data yang dibutuhkan meliputi bentuk dan ukuran benda uji serta beban maksimum saat beton mengalami kehancuran. Untuk benda uji berbentuk silinder, luas penampang dihitung dari diameter. Sementara itu, untuk benda uji berbentuk kubus, luas penampang dihitung dari panjang sisinya.
Perhitungan ini menjadi dasar pengolahan hasil pengujian menggunakan Compression Testing Machine (CTM). Namun, angka kuat tekan perlu dibaca bersama umur beton, jenis benda uji, mutu yang disyaratkan, dan standar pengujian yang digunakan.

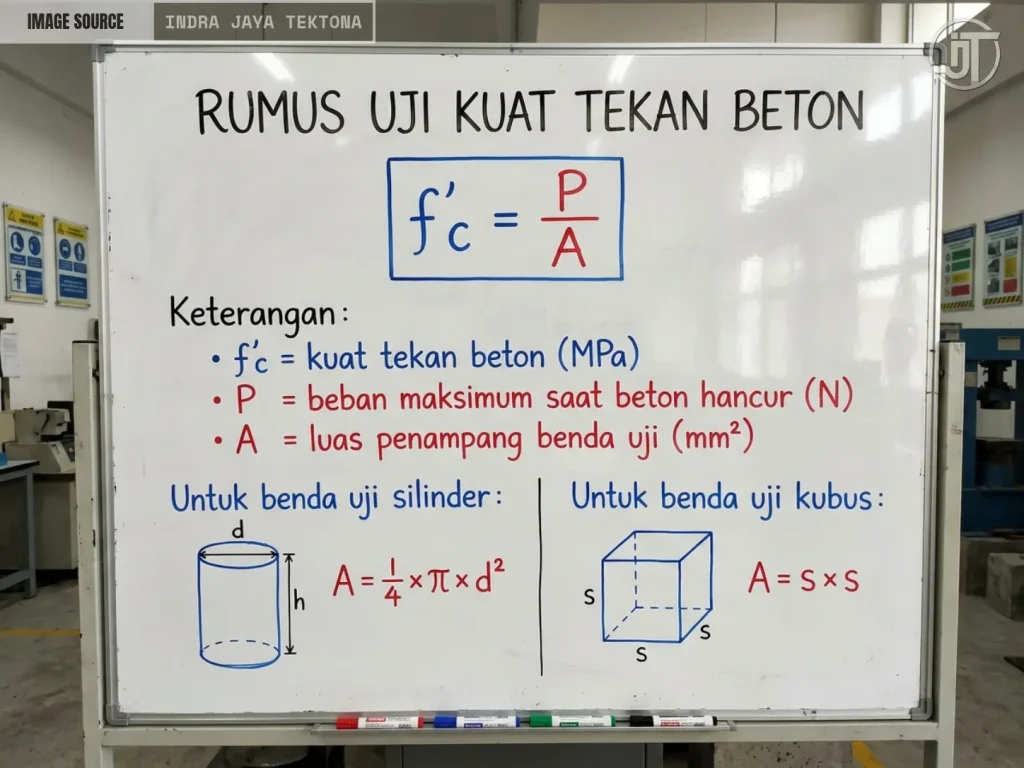

Rumus Kuat Tekan Beton dan Keterangan Variabelnya
Rumus dasar kuat tekan beton adalah:
Kuat tekan beton = P ÷ A
Keterangan:
- P = beban maksimum saat benda uji mengalami kehancuran (N).
- A = luas penampang benda uji yang menerima beban (mm²).
- Kuat tekan beton = hasil pengujian dalam MPa atau N/mm².
Karena 1 MPa = 1 N/mm², hasil pembagian beban dalam Newton dengan luas penampang dalam mm² langsung menghasilkan nilai kuat tekan dalam MPa.
Apabila mesin uji menampilkan beban dalam kilonewton (kN), ubah terlebih dahulu menjadi Newton:
1 kN = 1.000 N
Jika beban ditampilkan dalam kilogram-gaya (kgf), satuan tersebut tidak boleh langsung diperlakukan sebagai Newton. Konversinya adalah 1 kgf ≈ 9,80665 N.
Cara Menghitung Luas Penampang Benda Uji Beton
Luas penampang yang digunakan dalam perhitungan bergantung pada bentuk benda uji. Kesalahan menentukan luas penampang akan memengaruhi hasil kuat tekan, meskipun data beban dari mesin sudah benar.
1. Luas Penampang Silinder Beton
Untuk benda uji berbentuk silinder, gunakan rumus luas lingkaran:
Luas penampang = 0,25 × π × diameter × diameter
Keterangan:
- Luas penampang dalam mm².
- Diameter dalam mm.
- π menggunakan nilai sekitar 3,14159.
Sebagai contoh, silinder beton berdiameter 150 mm memiliki luas penampang:
Luas = 0,25 × 3,14159 × 150 × 150
Luas = 17.671,46 mm²
Nilai luas tersebut digunakan untuk membagi beban maksimum hasil pengujian CTM.
2. Luas Penampang Kubus Beton
Untuk benda uji berbentuk kubus, gunakan rumus:
Luas penampang = panjang sisi × panjang sisi
Jika panjang sisi kubus 150 mm, luas penampangnya adalah:
Luas = 150 × 150
Luas = 22.500 mm²
Catatan penting: luas penampang silinder dan kubus dengan ukuran nominal yang sama tidak identik. Karena itu, jangan menggunakan rumus luas lingkaran untuk kubus atau rumus luas persegi untuk silinder.

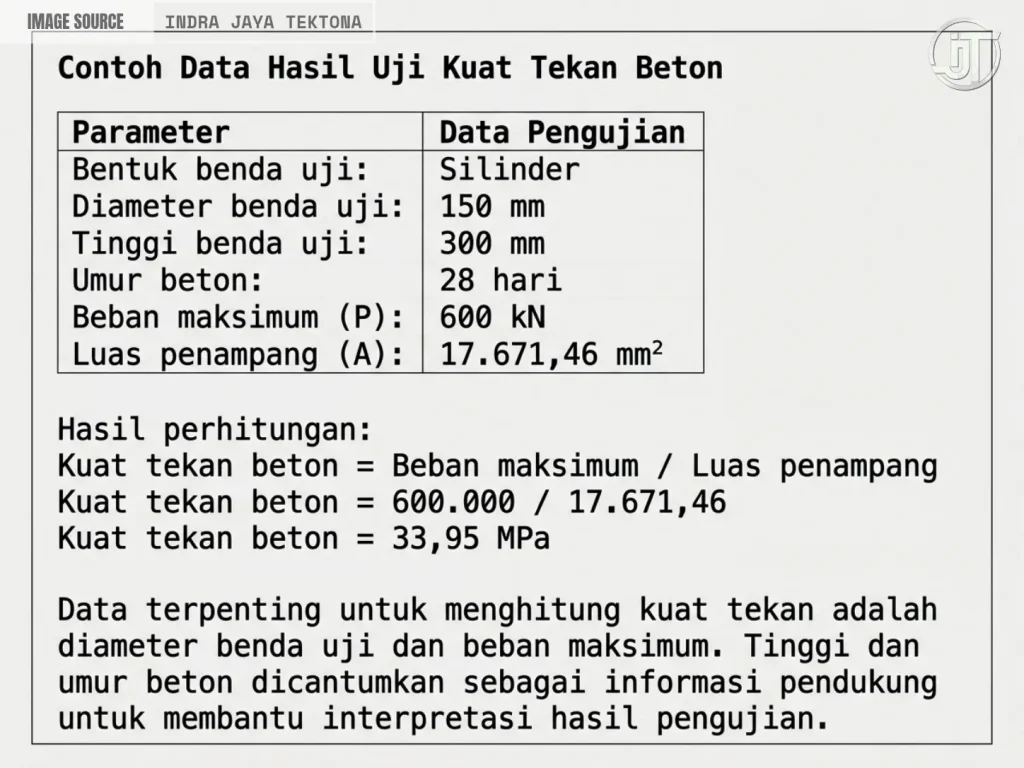

Contoh Perhitungan Kuat Tekan Beton dari Data Laboratorium
Berikut contoh pengolahan data uji tekan silinder beton berdiameter 150 mm dan panjang 300 mm. Angka beban dalam contoh ini merupakan data ilustrasi, bukan hasil pengujian aktual dari laboratorium Indra Jaya Tektona.
Data Hasil Uji Tekan Beton
| Parameter | Hasil |
|---|---|
| Bentuk benda uji | Silinder |
| Diameter | 150 mm |
| Panjang | 300 mm |
| Umur beton | 28 hari |
| Beban maksimum CTM | 600 kN |
| Rasio panjang terhadap diameter (L/D) | 2,00 |
Langkah 1. Hitung Luas Penampang Silinder
Gunakan rumus luas lingkaran:
Luas = 0,25 × 3,14159 × diameter × diameter
Luas = 0,25 × 3,14159 × 150 × 150
Luas = 17.671,46 mm²
Langkah 2. Konversi Beban Maksimum
Data CTM menunjukkan beban maksimum sebesar 600 kN. Ubah menjadi Newton:
Beban = 600 × 1.000
Beban = 600.000 N
Langkah 3. Hitung Kuat Tekan Beton
Gunakan rumus kuat tekan beton:
Kuat tekan = beban maksimum ÷ luas penampang
Kuat tekan = 600.000 ÷ 17.671,46
Kuat tekan = 33,95 N/mm²
Karena 1 N/mm² sama dengan 1 MPa, hasil akhirnya adalah 33,95 MPa.
Jadi, kuat tekan benda uji silinder beton tersebut mencapai 33,95 MPa.
Perhitungan ini mengikuti prinsip dasar dalam SNI 1974. Untuk pelaksanaan pengujian, gunakan edisi standar yang berlaku dan ditetapkan dalam spesifikasi proyek.
Contoh Perhitungan Kuat Tekan Beton dengan Tiga Benda Uji
Pengujian beberapa benda uji membantu memberikan gambaran variasi hasil dalam satu rangkaian pengujian. Berikut contoh tiga silinder berdiameter 150 mm dengan luas penampang masing-masing 17.671,46 mm².
| Benda Uji | Beban Maksimum | Kuat Tekan |
|---|---|---|
| Silinder 1 | 600 kN | 33,95 MPa |
| Silinder 2 | 620 kN | 35,08 MPa |
| Silinder 3 | 590 kN | 33,39 MPa |
Setiap benda uji dihitung menggunakan rumus yang sama. Sebagai contoh, untuk silinder kedua:
Kuat tekan = 620.000 ÷ 17.671,46
Kuat tekan = 35,08 MPa
Jika ketiga hasil tersebut dirata-ratakan untuk ringkasan data, perhitungannya adalah:
Rata-rata = (33,95 + 35,08 + 33,39) ÷ 3
Rata-rata kuat tekan = 34,14 MPa
Nilai 34,14 MPa merupakan rata-rata aritmetika dari tiga hasil ilustrasi. Angka tersebut tidak otomatis menjadi kuat tekan karakteristik beton atau membuktikan bahwa seluruh persyaratan penerimaan beton telah terpenuhi.
Penilaian penerimaan harus mengikuti spesifikasi proyek dan standar yang berlaku, termasuk ketentuan mengenai jumlah benda uji, umur pengujian, serta evaluasi hasil individual maupun kelompok pengujian.
Cara Mengonversi Kuat Tekan Beton dari MPa ke kg/cm²
Dalam laporan laboratorium, kuat tekan beton sering dinyatakan dalam MPa. Sementara itu, sejumlah dokumen teknis masih menggunakan kg/cm². Untuk perhitungan yang tepat, satuan yang dimaksud perlu dibedakan karena kilogram merupakan satuan massa, sedangkan kgf merupakan satuan gaya.
Untuk konversi ke kgf/cm², gunakan:
1 MPa ≈ 10,1972 kgf/cm²
Rumus konversinya:
Kuat tekan (kgf/cm²) = kuat tekan (MPa) × 10,1972
Contoh, hasil kuat tekan 33,95 MPa dikonversi menjadi:
33,95 × 10,1972 = 346,18 kgf/cm²
Jadi, kuat tekan 33,95 MPa setara dengan sekitar 346,2 kgf/cm².
Jangan mencampur satuan ketika menghitung. Jika beban menggunakan Newton dan luas menggunakan mm², hasilnya langsung dalam MPa. Jika menggunakan satuan gaya dan luas yang berbeda, pastikan seluruh satuan dikonversi secara konsisten.
Apakah Hasil Kuat Tekan Beton Memenuhi Mutu yang Disyaratkan?
Hasil perhitungan kuat tekan perlu dibandingkan dengan persyaratan mutu beton dalam dokumen proyek. Angka yang lebih tinggi daripada nilai yang disyaratkan belum cukup untuk menyimpulkan bahwa beton telah memenuhi seluruh kriteria penerimaan.
Sebagai ilustrasi, jika suatu dokumen proyek mensyaratkan kuat tekan 30 MPa, hasil benda uji sebesar 33,95 MPa berada 3,95 MPa di atas angka tersebut. Namun, kesimpulan lulus atau tidak tetap harus mengacu pada definisi mutu, umur pengujian, jenis benda uji, dan ketentuan penerimaan yang digunakan.
Hal penting yang perlu diperiksa meliputi:
- Dasar mutu beton. Pastikan nilai pembanding merujuk pada kuat tekan silinder atau kubus sesuai dokumen teknis.
- Umur pengujian. Hasil pada umur 7 hari tidak boleh langsung diperlakukan sebagai hasil pengujian umur 28 hari.
- Jumlah dan susunan hasil uji. Periksa apakah kriteria penerimaan menggunakan hasil individual, rata-rata kelompok, atau persyaratan statistik tertentu.
- Kesesuaian metode. Pastikan dimensi benda uji, persiapan permukaan, pelaksanaan pembebanan, dan pengolahan data sesuai standar yang ditetapkan.
Nilai hasil satu benda uji tidak dapat langsung mewakili seluruh beton yang telah dicor. Apabila hasil uji tidak memenuhi target, evaluasi data pengujian dan kriteria penerimaan sebelum mengambil keputusan teknis.
Faktor Koreksi yang Perlu Diperiksa dalam Perhitungan Kuat Tekan Beton
Rumus dasar kuat tekan beton adalah beban maksimum dibagi luas penampang. Namun, penerapan metode pengujian juga memengaruhi hasil yang dilaporkan. Karena itu, pemeriksaan tidak boleh berhenti pada perhitungan menggunakan kalkulator.
1. Rasio Panjang terhadap Diameter Benda Uji
Untuk silinder beton, rasio panjang terhadap diameter dihitung dengan membagi panjang benda uji dengan diameternya.
Rasio L/D = panjang benda uji ÷ diameter benda uji
Silinder berukuran 150 × 300 mm memiliki rasio L/D sebesar 2,00. Dimensi ini sesuai dengan geometri silinder standar yang menjadi contoh perhitungan.
Jika rasio L/D berada di luar rentang yang ditentukan dalam metode pengujian, periksa ketentuan koreksi yang berlaku. SNI 1974:2011 memuat faktor koreksi untuk kondisi tertentu, termasuk faktor 0,93 untuk rasio L/D sebesar 1,25. Faktor tersebut tidak boleh diterapkan secara sembarangan pada semua benda uji.
Untuk pengujian baru, periksa edisi standar yang dipersyaratkan proyek, termasuk SNI 1974:2023 yang mengadopsi ASTM C39-20 secara identik. Jangan menggunakan tabel koreksi dari edisi lama tanpa memastikan kesesuaiannya dengan metode yang digunakan.
2. Kondisi Permukaan Bidang Tekan
Permukaan ujung benda uji harus memenuhi persyaratan metode pengujian agar beban dapat diteruskan dengan benar. Permukaan yang tidak rata atau persiapan bidang tekan yang tidak sesuai dapat memengaruhi distribusi beban selama pengujian.
Karena itu, pemeriksaan benda uji sebelum dipasang pada mesin tekan sama pentingnya dengan perhitungan setelah pengujian. Jika ditemukan cacat pada benda uji atau lapisan perata permukaan tekan, kondisi tersebut perlu dicatat dalam laporan.
3. Kalibrasi dan Pembacaan Mesin CTM
Mesin CTM digunakan untuk memberikan beban tekan dan menentukan beban maksimum yang diterima benda uji. Ketepatan hasil bergantung pada kondisi dan kalibrasi mesin, sistem pembacaan beban, serta pelaksanaan pengujian.
Kapasitas maksimum mesin tidak sama dengan beban yang benar-benar diterima benda uji. Sebagai contoh, mesin berkapasitas 2.000 kN tidak berarti setiap benda uji menerima beban sebesar 2.000 kN.
Perhitungan harus menggunakan beban maksimum aktual yang tercatat saat benda uji mengalami kehancuran.
4. Umur dan Perawatan Benda Uji
Umur beton dan kondisi perawatannya merupakan bagian penting dalam interpretasi hasil kuat tekan. Perbedaan proses pengambilan sampel, pencetakan, pemadatan, temperatur, dan kelembapan selama perawatan dapat memengaruhi nilai yang diperoleh.
Apabila hasil uji menunjukkan nilai yang tidak sesuai target, periksa data pelaksanaan dan identitas sampel terlebih dahulu sebelum menarik kesimpulan tentang mutu beton.
Kesalahan yang Sering Terjadi Saat Menghitung Kuat Tekan Beton
Beberapa kesalahan berikut dapat menghasilkan angka yang keliru atau kesimpulan yang tidak tepat meskipun rumus yang digunakan sudah benar.
| Kesalahan | Dampak | Cara Menghindari |
|---|---|---|
| Salah memasukkan diameter | Luas penampang dan kuat tekan salah | Verifikasi dimensi aktual benda uji |
| Menggunakan luas kubus untuk silinder | Perhitungan tidak sesuai geometri | Gunakan rumus berdasarkan bentuk benda uji |
| Beban kN tidak dikonversi ke N | Hasil berbeda dengan faktor 1.000 | Samakan satuan sebelum menghitung |
| Menggunakan kapasitas mesin sebagai beban uji | Kuat tekan tidak mencerminkan hasil aktual | Gunakan beban maksimum yang tercatat |
| Mengabaikan rasio L/D | Koreksi yang diperlukan dapat terlewat | Periksa dimensi dan standar pengujian |
| Menganggap rata-rata tiga sampel sebagai kuat tekan karakteristik | Kesimpulan mutu bisa keliru | Ikuti kriteria penerimaan proyek |
| Membandingkan hasil pada umur berbeda | Evaluasi tidak setara | Cocokkan umur uji dengan persyaratan |
Untuk pekerjaan laboratorium, perhitungan sebaiknya ditelusuri kembali dari data mentah, bukan hanya memeriksa angka akhir pada laporan. Langkah ini membantu menemukan apakah selisih berasal dari pembacaan beban, pengukuran dimensi, konversi satuan, atau penerapan metode.
Data yang Harus Dicantumkan dalam Laporan Uji Kuat Tekan Beton
Laporan pengujian yang baik tidak hanya menampilkan angka kuat tekan. Data pendukung diperlukan agar hasil dapat diperiksa ulang dan digunakan untuk evaluasi mutu beton.
Untuk pengujian silinder berdasarkan SNI 1974, unsur pelaporan yang relevan mencakup:
- Nomor identifikasi benda uji.
- Diameter dan panjang benda uji sesuai ketentuan pelaporan.
- Luas penampang melintang.
- Beban maksimum yang diterima saat pengujian.
- Hasil perhitungan kuat tekan.
- Bentuk kehancuran apabila berbeda dari bentuk kehancuran kerucut biasa.
- Cacat benda uji atau lapisan perata permukaan tekan.
- Umur benda uji saat pengujian.
Unsur tersebut merujuk pada ketentuan pelaporan SNI 1974:2011. Untuk laporan berdasarkan edisi standar yang lebih baru, pastikan kembali seluruh persyaratan pelaporan pada edisi yang digunakan.
Selain data tersebut, pencatatan tanggal pengujian, identitas proyek, metode uji, dan informasi alat dapat membantu ketertelusuran dokumen sesuai sistem mutu laboratorium.
Standar Pengujian Kuat Tekan Beton yang Perlu Dijadikan Acuan
Di Indonesia, SNI 1974 mengatur metode pengujian kuat tekan beton dengan benda uji silinder. BSN mencatat SNI 1974:2011 sebagai Cara uji kuat tekan beton dengan benda uji silinder yang dicetak. Katalog BSN juga mencantumkan SNI 1974:2023 dengan judul Metode uji untuk kekuatan tekan spesimen beton silinder (ASTM C39-20, IDT).
Sebelum melakukan pengujian atau menyusun laporan, perhatikan tiga hal berikut:
- Periksa standar yang berlaku dan disyaratkan proyek. Jangan hanya mengandalkan dokumen atau prosedur lama yang tersimpan di laboratorium.
- Gunakan metode yang konsisten. Dimensi benda uji, pelaksanaan pengujian, perhitungan, dan pelaporan harus mengacu pada metode yang sama.
- Dokumentasikan data pengujian. Catat dimensi aktual, beban maksimum, umur sampel, kondisi benda uji, dan hasil perhitungan agar angka kuat tekan dapat ditelusuri.
Dokumen resmi SNI dapat diperiksa melalui katalog Badan Standardisasi Nasional dan direktori standar pengujian Direktorat Jenderal Bina Marga.
- Katalog SNI 1974:2011 di Badan Standardisasi Nasional
- SNI 1974:2011 melalui Direktorat Jenderal Bina Marga
Kesimpulan Perhitungan Kuat Tekan Beton
Rumus kuat tekan beton adalah beban maksimum dibagi luas penampang benda uji. Untuk silinder, luas penampang dihitung menggunakan rumus lingkaran, sedangkan untuk kubus digunakan luas persegi.
Contoh perhitungan silinder berdiameter 150 mm dengan beban maksimum 600 kN menghasilkan kuat tekan sebesar 33,95 MPa. Namun, penilaian mutu tidak berhenti pada angka tersebut. Dimensi benda uji, umur pengujian, kondisi permukaan, kalibrasi mesin, metode yang digunakan, dan kriteria penerimaan proyek tetap harus diperiksa.
Dengan pengolahan data yang benar dan dokumentasi yang lengkap, hasil uji kuat tekan dapat digunakan secara lebih andal untuk pengendalian mutu beton dan evaluasi pekerjaan konstruksi.
